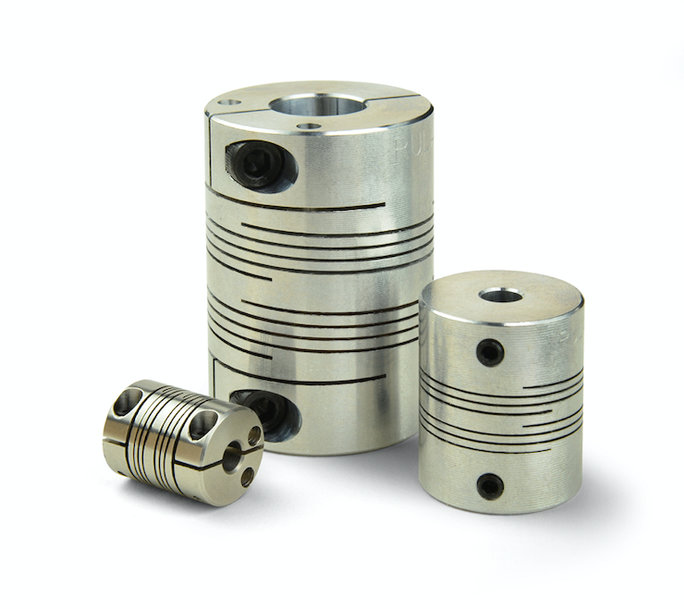

Ruland ofrece soluciones de acoplamiento de vigas para aplicaciones de robótica
Ruland ofrece acoplamientos de cuatro y seis haces para codificadores y transmisión de energía de trabajo ligero, lo que permite a los diseñadores de robótica crear acoplamientos de haz estándar para la mayoría de los sistemas.
Ruland fabrica los acoplamientos flexibles a hélice de una sola pieza de aluminio o acero inoxidable. Esto garantiza un diseño sin juego y un funcionamiento sin mantenimiento durante toda la vida útil. Los acoplamientos flexibles a hélice con múltiples entalladuras pueden acomodar cualquier tipo de desalineación: desalineación en paralelo, desalineación axial, movimientos axiales o combinaciones de desalineaciones, causadas por frecuentes arranques y paradas.
El diseño con múltiples entalladuras también permite mayores pares transmisibles y una mayor rigidez torsional que los acoplamientos convencionales con una sola entalladura. Ruland fabrica acoplamientos flexibles a hélice en aluminio 3.1355 para un bajo momento de inercia y en acero inoxidable 1.4305 para pares transmisibles más elevados.
Los acoplamientos flexibles a hélice con seis entalladuras de la serie F tienen 2 x 3 entalladuras para una mayor precisión, repetibilidad y fiabilidad en sistemas robóticos. Son más largos que los acoplamientos comparables con cuatro entalladuras para permitir un par transmisible y una rigidez torsional mayores. Los acoplamientos flexibles a hélice de la serie F con diseño tipo abrazadera se suministran con la protección antivibraciones Nypatch desarrollada por Ruland, que evita que los tornillos de apriete se aflojen durante el funcionamiento.
Los acoplamientos helicoidales de la serie P y MW con cuatro entalladuras tienen 2 x 2 entalladuras para una mayor flexibilidad y menor carga en rodamientos en comparación con los acoplamientos helicoidales con seis entalladuras. También tienen un diseño más corto, lo que los hace adecuados para aplicaciones en las que el espacio es reducido, como en aplicaciones con codificadores. Los acoplamientos de la serie MW tienen dimensiones nominales métricas y pueden combinarse más fácilmente con sistemas que utilizan componentes métricos.
Los acoplamientos flexibles a hélice de Ruland están disponibles en versiones tipo abrazadera y con tornillo prisionero en dimensiones de diámetro interior métricas, imperiales o en combinaciones de tamaños métricos e imperiales de 3 mm a 20 mm. Se fabrican en la propia fábrica cerca de Boston (EE.UU.) bajo estrictos controles y utilizando procesos de fabricación propios. Se pueden solicitar diseños especiales, como acoplamientos anodizados, tamaños de diámetro interior y tolerancias especiales.
Los acoplamientos flexibles a hélice forman parte de la cartera de acoplamientos sin juego de Ruland, que incluye acoplamientos rígidos, acoplamientos de fuelle, acoplamientos de disco, acoplamientos de mordaza, acoplamientos Oldham, acoplamientos Controlflex y acoplamientos ranurados.
Las ventajas de un vistazo:
- Juego cero para un control preciso del movimiento
- Acoplamientos flexibles a hélice con seis o cuatro entalladuras de aluminio o acero inoxidable
- Mayor par transmisible y rigidez torsional en comparación con los acoplamientos de una sola entalladura
- Cumplen con las normas RoHS3 y REACH y con la normativa de la UE sobre minerales de conflicto
- Fabricados en la propia fábrica cerca de Boston (EE.UU) y disponibles para envío inmediato
- Distribuidos en España por Daneel Mechatronics.
